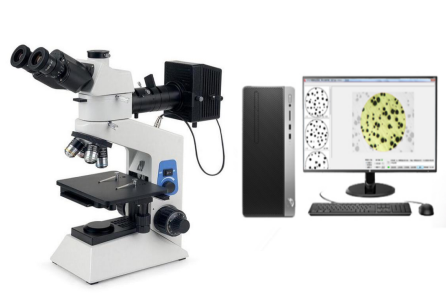

YST200-XW電腦型纖維圖像分析儀概述：纖維圖像分析儀（投影儀）是紡織部纖維細度及含量測定的標準儀器，采用顯微鏡及專用分析軟件的方法，配置大視野目鏡和專用物鏡，視場大而清晰， 粗微動同軸調焦機構，粗動松緊可調，進行 100%透光攝影，完成多功能纖維的分析和測量。該儀器既可用于木質纖維含量的檢測，也可檢測測量纖維
YST200-XW電腦型纖維圖像分析儀概述：
纖維圖像分析儀（投影儀）是紡織部纖維細度及含量測定的標準儀器，采用顯微鏡及專用分析軟件的方法，配置大視野目鏡和專用物鏡，視場大而清晰， 粗微動同軸調焦機構，粗動松緊可調，進行 100%透光攝影，完成多功能纖維的分析和測量。該儀器既可用于木質纖維含量的檢測，也可檢測測量纖維長度和直徑，是纖維質量檢測的多功能儀器。廣泛應用于毛、麻、棉紡行業，畜牧業，化纖行業，羽毛行業，纖維檢驗部門、商檢系統等領域
技術參數
1、投影系統：500×，帶有孔徑觀闌的阿貝聚光鏡
2、計算機顯示系統：經光學系統成象于CCD靶面，經CCD轉化為數字圖像，由計算機專用軟件對數字圖象進行處理。
3、纖維平均直徑，變異系數，標準偏差計算根據國家標準GB10685-89國際標準ISO137-85制定。
4、測量精度±0.5um測量重復性±0.1um。
5、測量速度500/10min
調焦機構
粗微調同軸，帶機械上限位和松緊調節裝置, 粗調行程25mm，微調精度0.002mm。
機械移動平臺
復合式雙層機械移動平臺，低手位同軸調節，并在機械平臺上附設180mm*145mm的平板平臺，便于放置較大尺寸的樣品。
照明系統
落射式柯拉照明，并設計防反射結構，有效防止反射光線的干擾，從而使成像更清晰，視場襯度更好。
分析標準
1、礦物棉纖維平均直徑測量分析GB/T5480-2017
2、瀝青路面用纖維圖像測量JT/T533-2020
3、纖維分析
4、氣孔率及石棉含量分析
5、中間相含量的測定_位點計數_網格法GB/T 38396-2019
6、中間相含量的測定_面積百分比_取色法GB/T 38396-2019
7、中間相含量的測定_面積百分比_勾選法（GB/T 38396-2019
8、碳纖維增強塑料孔隙含量和纖維體積含量試驗方法GB/T 3365-2008
9、工作場所空氣中粉塵測定第5部分：石棉纖維濃度GBZ/T 192.5-2007
10、羊毛纖維直徑試驗方法，投影顯微鏡法..·GB/T 10685-2007
11、紡織纖維鑒別試驗方法 第3 部分: 顯微鏡法···FZ/T 157.3-2007
v YST200-XW電腦型纖維圖像分析儀：
標準配置 | 整機型號 | |
部件 | 規格 | YST200-XW |
光學系統 | 有限遠色差校正光學系統 | ● |
觀察筒 | 鉸鏈式三目，30°傾斜，360°旋轉，視度可調 | ● |
目鏡 | 高眼點大視野平場目鏡PL10X/18mm | ● |
長距平場 消色差物鏡 | LMPL5X /0.13 WD15.5mm | ● |
LMPL10X/0.25 WD8.7mm | ● | |
LMPL20X/0.40 WD8.8mm | ● | |
LMPL50X/0.60 WD5.10mm | ● | |
轉換器 | 內定位四孔轉換器 | ● |
調焦機構 | 低手位粗微同軸調焦機構，微調精度0.002mm，帶有防止下滑的調節松緊裝置和機械上限位裝置。 | ● |
載物臺 | 復合式雙層機械移動平臺，臺面尺寸140*132mm，移動范圍：76mmX50mm，精度0.1mm。 | ● |
反射照明系統 | 反射式柯拉照明，自適應寬電壓100V-240V，5W LED暖色，光強連續可調，帶可變孔徑光闌與視場光闌，視場光闌中心可調 | ● |

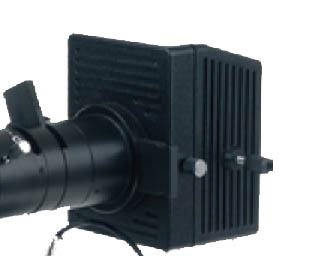

CCD攝像裝置
| 彩色數碼相機500萬像素（內置測量軟件）、測微尺 | ● |
彩色數碼相機1000萬像素（內置測量軟件）、測微尺 | ○選配 | |
彩色數碼相機2000萬像素（內置測量軟件）、測微尺 | ○選配 | |
適配鏡接口(攝配鏡） | 放大倍數0.5X | ● |
纖維軟件系統 | 專業纖維軟件分析系統(能夠實現多功能纖維分析測量，成像系統的100%采集、測量長度分辨率0.01mm,寬度分辨率0.01um) | ● |
電腦 | 商務機。 | 選配 |
符號“●”為標準配置部件 “○”為選配部件
